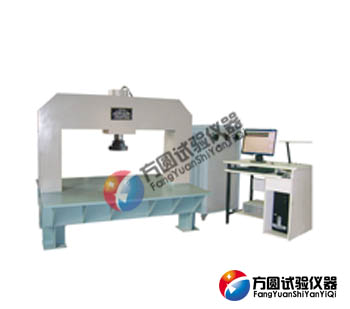

JGYW-1000微机控制井盖压力试验机

一、产品概述：

　　本JGYW-1000微机控制井盖压力试验机主机采用高刚度结构，保证试验过程中的安全性，选用超精滤油器，保证油路系统内的清洁从而保证控制执行元件的长效工作。根据CJ／T3012-1993《铸铁检查井盖》、CJ／T121-2000《再生树脂复合材料检查井盖》和JC889-2001《钢纤维混凝土检查井盖》、GB/T 23857-2009《检查井盖》等行业或国家标准设计制作，用于井盖承载能力的试验。其结构性能完全符合试验规范要求。可以现场根据实验需要，用户自行编程，自动闭环控制，循环加载、加载速度、加载波形，（因标准规定的加载过程是一个循环波形加载过程）总之可以实现国标的每一项指标步骤程序化，使整个过程实现无人工干预的全程自动化。



二、功能特点：



　　1、JGYW-1000微机控制井盖压力试验机主机采用高刚度结构，保证试验过程中的安全性。



　　2、加载油缸上置，工作台高度300mm，便于取放井盖试件。



　　3、刚性垫块与活塞推出端之间采用球铰式联结，保证井盖与反力板之间接触完全，保证测得承载力的真实性。



　　4、油缸与活塞间采用特殊材料密封，达到高密封、低摩擦、长寿命之功效。



　　5、采用专业试验机油泵电机组，低噪音长寿命。



　　6、选用超精滤油器，保证油路系统内的清洁从而保证控制执行元件的长效工作。



　　7、电脑自动控制，实时显示当前力值、峰值、试验过程信息等。



　　8、试验过程实时记录试验曲线，高速采样；



　　9、数据、报表处理功能，为用户提供了面向图形排版的专用报表编辑工具，具有操作灵活、简单易学的特点，能方便的打印试验曲线及试验值；



　　10、控制模式有等速应力、等速试验力、试验力保持等控制功能以及试验力，峰值、试验曲线的屏幕显示功能，试验曲线有力-时间曲线、控制模式平滑转换。



　　11、可以现场根据实验需要，用户自行编程，自动闭环控制，循环加载、加载速度、加载波形，（因标准规定的加载过程是一个循环波形加载过程）总之可以实现国标的每一项指标步骤程序化，使整个过程实现无人工干预的全程自动化。



　　12、JGYW-1000微机控制井盖压力试验机软件设力值自动清零系统，消除了人为读表误差不一等因素。



　　13、设有过载保护，自动卸载或停止试验。



　　14、破坏载荷等信息自动采集并打印报表。



三、技术参数：



　　1、 最大试验力：1000KN



　　2、 有效试验空间：1500mm×1500mm



　　3、 工作台高度：500mm



　　4、 力值精度：≤±1%（优于1级）



　　5、 加载速度调节范围：0.1～25KN/s



　　6、 变形测量范围：0～20mm



　　7、 变形测量精度：微机采集0.01mm



　　8、 活塞行程：350mm



　　9、 过载保护点：超满量程3%自动卸荷。



　　10、载荷指示精度：0.1KN



　　11、加载方式：电动液压



　　12、控载方式：微机控制与手动无级调速，具有自动编程功能。



　　13、加载介质：68#抗磨液压油



　　14、配联想品牌电脑，17英寸液晶显示器， HP彩色打印机



　　15、电机功率：1.5KW



　　16、需用电压：380V/220V



　　17、主机尺寸：2000mm×1500mm×1500mm（长×宽×高）



　　18、主机重量：3000Kg
