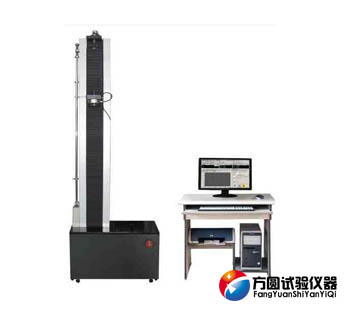

TLS-W系列微机控制弹簧拉压试验机(单臂)

TLS-W系列微机控制弹簧拉压试验机(单臂)

　一、产品介绍：

　　TLS-W系列微机控制弹簧拉压试验机应用拉簧、压簧、碟簧、塔簧、板簧、卡簧、片弹簧、复合弹簧、气弹簧、模具弹簧、、异形弹簧等精密弹簧的拉力、压力、位移、刚度等强度试验和分析。试验机主机与辅具的设计借鉴了日本岛津的先进技术，外形美观，操作方便，性能稳定可靠。计算机系统通过控制器，经调速系统控制伺服电机转动，经减速系统减速后通过精密丝杠副带动压盘上升、下降，完成试样的压缩等力学性能试验。该机采用调速精度高、性能稳定的全数字伺服调速系统及伺服电机作为驱动系统，济南91视频聊天COM控制器作为控制系统核心，以Windows为操作界面的控制与数据处理软件，实现试验力、试验力峰值、横梁位移、试验变形及试验曲线的屏幕显示，所有试验操作均可以通过鼠标在计算机上自动完成。

 　　二、产品构成系统：

 　　2.1 主机：采用单臂式结构。

 　　2.2 传动系统：由减速器、精密丝杠副及导向部分等组成。

 　　2.3 驱动系统：由交流伺服调速器极其电机实现系统驱动。

 　　2.4 测量控制系统：试验力测量控制系统由高精度负荷传感器、测量放大器、A/D转换、稳压电源等组成；位移测量控制系统由光电编码器、倍频整形电路、计数电路等组成。通过各种信号处理，实现计算机显示、控制及数据处理等功能。

 　　2.5 安全保护装置：式样断裂停机、过载保护、横梁极限位置保护、过电流、过电压、超速保护等。

 　　三、主要技术指标：

 　　1、样式：单臂式

 　　2、最大试验力：100N、200N、500N、1000N、2000N、5000N

　　3、试验力分档：×1、×2、×5、×10、四档;

　　4、量程:2%-100%；

 　　5、试验力准确度；±1%

　　6、位移分辨率：0.01mm；

 　　7、位移测量准确度：±1%；

 　　8、拉伸行程：700mm（可增大）

 　　9、压缩行程：700mm（可增大）

 　　10、试验行程：700mm（可增大）

 　　11、位移速度控制范围： 0.1mm/min～500mm/min 分档可调

 　　12、位移速度控制精度：±1%；

 　　13、试验机级别：1级

 　　14、变形示值误差：≤±（50+0.15L）

 　　15、外观：应符合GB/T2611要求

 　　16、成套性：符合标准要求

 　　17、保护功能：试验机有过载保护功能

 　　18、供电电源：220V，50Hz

　　四、系统基本配置：

 　　1、试验机主机                                        1套

 　　1.1直流伺服电机                                      1套

 　　1.2直流伺服调速系统                                  1套

 　　1.3高精度负荷传感器                                  1只

 　　1.4精密丝杠副                                        2套

 　　1.5减速系统                                          1套

 　　2、全数字控制系统                                     1套

 　　3、联想品牌计算机                                     1台

 　　4、喷墨打印机                                         1台

 　　5、基于Windows操作系统的计算机控制软件               1套

 　　6、随机工具（提供安装、维修、操作所需的专用工具）     1套

 　　7、拉伸附具                                           1套

 　　8、压缩附具                                           1套

　------------------------------------------------------------------------------------------------------------------

　　延伸阅读：

 　　TLS-W系列微机控制弹簧拉压试验机打印机操作说明

 　　一、在线离线方式：

 　　1.在线指示灯亮时为在线方式，BUSY信号线为低电平，打印机可以接收来自主机的数据。

 　　2.在线指示灯灭时为离开线方式，BUSY信号线为高电平，打印机不再接收来自主机的数据。

 　　3.出自检测方式后，打印机进入在线方式，在线指示灯亮，按下SEL键，指示灯灭，进入离线工作方式，再次按下键，又重新进入在线方式。

 　　4.SEL键的另一个功能是在打印过程中实现暂信停。如果在打印过程中按下SEL键，松手后打印机在打印完当前一行字符后，会暂停下来，这时可心进入走纸方式。再按下SEL键，松手后，打印机又纽继续打印。

 　　二、走纸方式

 　　1.指示灯灭时，如需要走纸按下LF松手后，91视频聊天COM自带的TLS-W弹簧拉压试验机打印机将空走走纸，再次按下LF键，松手后，打印机停止走纸。这时可心按下SEL键，打印机又回到在线方式，另在打印机走纸过程中按SEL键，打印机可直接进入在线方式。

 　　2.打印浓度选择方式指示灯亮时，按住SEL键持续约4秒后指示要由灭变浅亮不松手，按一下LF键打印机列印一行浓度测试行。连续按LF键，打印机将循环打印出四种浓度不同的打印测试行，用户可根据自己的需要进行选择，当松开SEL键后，当前打印的测试行，即为以后打印机的效果。

 　　3.改变当前打印效果可通过面板按钮，也可由用户通过ESCL命令来改变。

 　　三、打印机复元元方式

 　　1.打印机在线时，可能过打印机复位元元方式，清除打印机已接收的命令。

 　　2.复位后打印机：清除打印缓冲区选择字无元集字符及汉字无放大，禁止上划线、下划线、侧划线及反白打印，打印反向字符，打印方向：自右向左，字间距为0，而长为40，装订长为0。

 　　3.TLS-W弹簧拉压试验机复位操作过程：打印机在线时，指示灯亮；按一下SEL键，指示灯灭；按下LF键不松手，跟着马上按下SEL按键，两键都松手，指示灯亮，复位成功。
