一．项目简介

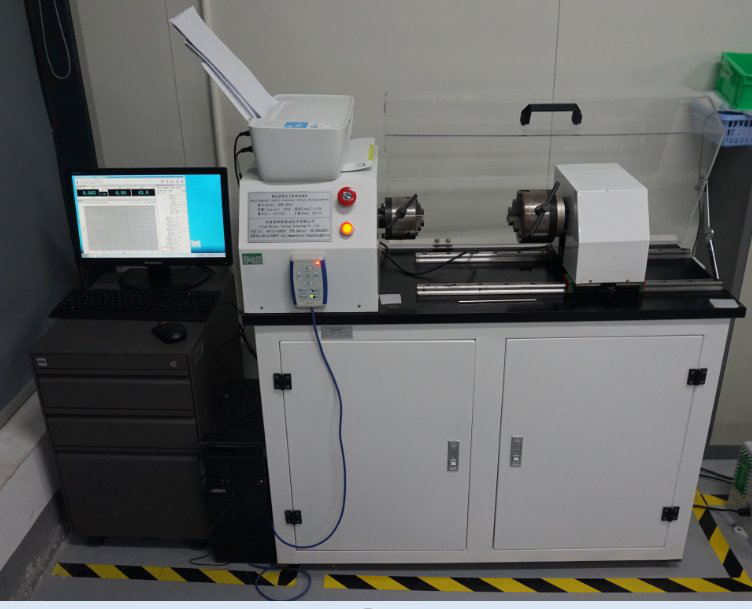

TPN弹簧扭转疲劳试验机由加荷、传感器测力、微机处理、液晶显示系统所组成，适用于对扭转弹簧的扭转疲劳性进行测量，以标定扭簧质量的优劣。该试验机通过电机、减速机、齿轮的传动，带动扭转弹簧作往复运动，实现对扭簧的疲劳性能的检测。该机无污染、效率高，具有较宽的调频范围和试验空间，配上合适的辅具，可完成不同规格的弹簧疲劳试验。主要使用于弹簧制造，低压电器，动力机械，大专院校及科研单位实验试等单位。
二．方案描述
【主 机】采用卧式结构，主体结构采用框架铸造结构，以保证整机的刚性。夹具采用优质合金结构钢40CrNiMoA淬火（HRC45～50）方式，主传动轴采用合金结构钢淬火处理，保证其使用寿命。试样的安装、拆卸方便、快捷。
【传动系统】采用蜗轮蜗杆减速器传动，保证传动的均匀、稳定及传动精度。
【测量显示系统】该机采用光电编码器采集试样的扭转角度θ，高精度输出对称性扭矩传感器采集试样的扭矩T。液晶显示试样的扭矩T、扭转角度θ。数据处理试件的最大扭矩、最大扭转角度、扭转强度、切变模量等。
【安全保护装置】达到设置次数自动停机。
三．主要性能指标
1 最大动态试验扭矩：30 Nm；
2 试验扭矩示值误差：正、反两方向≤±1%
3 试验扭矩重复性示值误差：正、反两方向≤1%
4 最大扭转角度范围：任意
5 扭转频率：可调
6 左旋右旋：随意可置
7 扭转角度分辩率：0.10；
8电压电压：AC220V 50Hz
