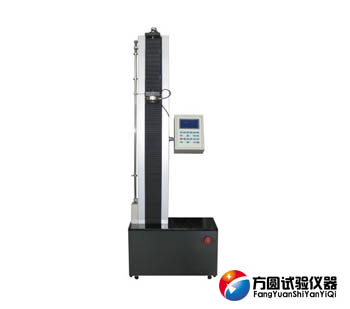

LDS液晶显示电子万能试验机(单臂式)

　一、主要用途概述：

　　LDS液晶显示电子万能试验机(单臂式)依据国家弹簧拉压试验机标准规定的技术要求制成，专业设计的自动控制和数据采集系统，实现了数据采集和控制过程的全数字化调整。能对拉簧、压簧、碟簧、塔簧、板簧、卡簧、、片弹簧、复合弹簧、气弹簧、模具弹簧、、异形弹簧等精密弹簧的拉力、压力、位移、刚度等强度试验和分析。

　　二、主要技术指标：

　　1、样式：单臂式

　　2、最大试验力：10、20、50、100、200、500、1000、2000、5000N；

　　3、试验力分档：×1、×2、×5、×10、四档;

　　4、量程: 2%-100%；

　　5、试验力准确度；±1%

　　6、位移分辨率：0.01mm；

　　7、位移测量准确度：±1%；

　　8、拉伸行程：700mm（可增大）

　　9、压缩行程：700mm（可增大）

　　10、试验行程：700mm（可增大）

　　11、位移速度控制范围： 0.05mm/min～500mm/min 分档可调

　　12、位移速度控制精度：±1%；

　　13、试验机级别：1级

　　14、变形示值误差：≤±（50+0.15L）

　　15、外观：应符合GB/T2611要求

　　16、成套性：符合标准要求

　　17、保护功能：试验机有过载保护功能

　　18、供电电源：220V，50Hz

　　三、功能介绍：

　　1.自动标定：系统可自动实现示值准确度的标定；

　　2.可自动求取位移对应的力值；

　　3.档位转换：根据试验力的大小切换到适当的量程，以确保测量数据的准确性；

　　4.自动显示：在整个试验过程中，实时显示试验力、峰值、试验状态；

　　5.自动控制：试验参数输入完毕,可自动完成试验过程；

　　6.破断判断:试样断裂后,移动横梁自动停止移动;

　　7.限位保护:具有机械和程控两级限位保护功能。

　　四、系统配置：

　　1.主机一台；

　　2.专用拉伸、压缩辅具各一套（满足用户要求）；

　　3.交流伺服电机及交流伺服调速系统各一套；

　　4.精密减速机一套;

　　5.高精度负荷传感器一只;

　　6.单片机控制系统一套。

　　------------------------------------------------------------------------------------------------------------------

　　延伸阅读：



　　测力计指针转动失稳的解决方法

　　LDS液晶显示电子万能试验机测力计指针转动失稳指的是，在给万能试验机加荷时，其测力计的指针出现震颤或跳动的现象。产生这种故障的原因可能是万能试验机的油泵中有空气没有被彻底排除，或者活塞、轴承被油污。排除这类故障的方法是：

　　、彻底排除万能试验机油泵中的空气。

　　第二、彻底清洗测力油缸、活塞或者进行抛光以及更换测力计的油缸或活塞。

　　第三、彻底用汽油清洗有关轴承，滴入适当剂量的仪表油(避免滴到读盘上)，润滑轴承;更换锈蚀的轴承。修整之后的LDS液晶显示电子万能试验机必须用三等标准测力计进行校验。

　　变形测量工作原理

　　1、LDS液晶显示电子万能试验机的变形测量是试验机测控系统比较重要的组成部分，是试验机关键技术环节。选用可靠性高，稳定性强的变形测量仪器是值得用户考虑的因素之一。

　　2、应变式引伸计是由弹性元件和粘贴在它上的应变片组成的，当引伸计移动臂受力时，引起弹性体变形并使粘贴在它上面的应变片电阻值发生变化，原来平衡的电桥失去平衡输出一个正比于变形的电压信号输出，由于引伸计输出的电信号极其微弱，必须经放大后才能达到要求的值，这个工作由完全由A/D转换器放大和转换，然后送到单片计算机进行处理，以直读的方式进行显示，同时通过RS232传输到计算机，进行数据处理。
