QQ：1906405207 手机：13335188850 陈
- 产品介绍

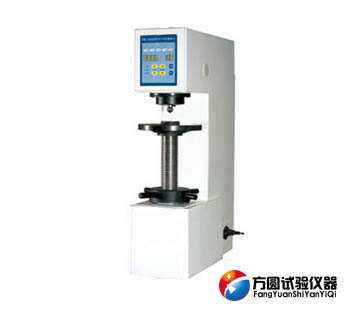

HBE-3000A型电子布氏91视频污污版概述：
布氏硬度HBE-3000A型采用的试验力大，压痕直经也大，适合具有大晶粒金属材料的硬度测试，如: 铸铁，有色金属及合金，各种退火、调质处理后的钢材，特别是对于较软的金属，如纯铝、铅、锡等。
功能特点：
HBE-3000A电子布氏91视频污污版适用于测定黑色金属、有色金属的布氏硬度。本机采用闭环式传感器加载、电子控制系统，具备10级的试验力。本机具有精度高、高重复性和稳定性，操作简便等特点。
技术规格及参数：
布氏标尺 HBW2.5/62.5、HBW2.5/187.5、HBW5/125、HBW5/750、 HBW10/100、 HBW10/250、 HBW10/500、HBW10/1000、HBW10/1500、HBW10/3000
试验力 62.5kgf(612.9N)、100kgf (980.7N)、125kgf (1226N)、187.5kgf (1839N)、250kgf 250kgf (2452N)、500kgf (4903N)、750kgf (7355N)、1000kgf (8907N)、1500kgf 1500kgf (14710N)、3000kgf (29420N)
最小测量单位 0.005mm
总放大倍数 20X
保荷时间 5~60S
仪器尺寸 550×210×750mm（长×宽×高, L X W X H）
主机重量 约125kg
试件最大高度 230mm
电源 AC220V±5%，50~60Hz
执行标准 GB/T231.2国家标准
JJG150检定规程
标准配件:
测量显微镜一套、直经2.5、5、10mm硬质合金球压头、标准硬度块（2）、，大平试台、中平试台、“V”型试台、电源线
------------------------------------------------------------------------------------------------------------------
延伸阅读：
HBE-3000A电子布氏91视频污污版试验过程
1、试验准备：检查验收试样数量，质量是否合格并登记上台帐，试样表面粗糙度Ra应不大于0.8μｍ，试样厚度应大于10倍压痕深度，试验后试样背面不得有变形痕迹，试样的支承面和试样面应相互平行。
2、把试样放在试验台上转动星轮使试验台升高，打开电源开关，按要求选择试验力和保荷时间，将试样缓慢压紧，HBE-3000A型电子布氏91视频污污版自动加载保荷卸载后。将试样取出。
3、测量压痕直径：用读数显微镜测量压痕直径，刻度为0.02mm，测量时取相互垂直方向两次测量的平均值为压痕直径，两次测量最大差不得超过2％，否则重新试验。将结果记入检验记录表。
4、试验结果：根据压痕直径查金属布氏硬度（HB）数值表得出相应的硬度值并按照相应的标准要求进行修约后记入检验记录表。
5、开、发报告: 根据委托检验单和检验记录开、发试验报告。
