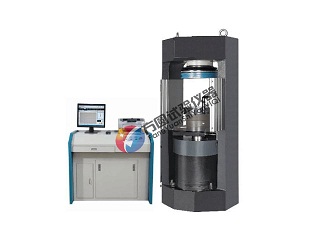

YAW-2000E微机控制油电混合压力试验机

设备概述：

　　此系列电液伺服压力试验机主机采用框架式整体铸造结构，整机刚性好。满足GB/T 2611-2007 试验机通用技术要求;是具有力闭环控制的油电混合新式压力试验机，具有恒应力控制和载荷保持功能；采用进口齿轮泵及伺服电机，响应快，发热低，噪音低，控制精度高等优点，在机器允许的范围内，用户可根据试验的要求任意设定加载速度；测力系统采用负荷传感器，可充分保证试验精度的准确、可靠；该系列试验机适用于水泥、混凝土、岩石的抗压强度试验,配以适当的夹具和测量装置可满足混凝土的劈拉试验、抗折试验、静压弹性模量试验；也可应用于金属的压缩和顶锻试验；可根据用户要求扩展多个位移（或变形）测量通道。



主要功能：

　　 YAW-2000E微机控制油电混合压力试验机适用于长时间的、连续工作该系列试验机适用于水泥、混凝土、岩石的抗压强度试验,配以适当的夹具和测量装置可满足混凝土的劈拉试验、抗折试验、静压弹性模量试验。



主要特点：

　 1、油源部分采用新式油电混合动力结构，借鉴德国设备设计理念，通过伺服电机控制泵的转速来调节液压油的流速，从而控制油缸升降及加载速度。本产品具有不工作时系统零压力，从而零噪音；工作时噪音10分贝以下，发热极低，无需另装散热设施，从设计理念中杜绝了工作噪音大的问题。结构精巧，减少了很多阀与器件，从而也减少了发生故障的可能性；产品还具有易维修，易保养等特点，目前已出口多台设备到香港、澳门等地，深受客户好评。

　 2、整体铸造框架式结构，采用了有限元分析，结构安全可靠，整体刚性好，操作空间符合人体力学，工人操作更轻松、省力；

　 3、新球头采用了双球面结构,极大的提高了上压盘的灵活性,上压盘自动找正更准确,上压盘与试样接触面各点受力更均匀,通过力传感器显示的力值准确度更高;

　 4、测力系统采用高精度柱式负荷传感器，可充分保证试验精度的准确、可靠；

　 5、带有双显双控操作系统，独立的液晶触摸屏控制,位移通道采集频率不小于4MHZ；



技术参数

规格型号：YAW-2000E　　

最大负荷（kN）：2000　　

试验机准确度等级：1级

试验力示值相对误差：±1％以内

试验力测量范围：5％－100％FS

试验力分辨力：1/500000FS

主机结构：整体铸造框架式结构

立柱间距离（mm）：460　　

上下压板距离（mm）：335

活塞运动方向控制：双向油缸

压板尺寸（mm）：Φ250mm

活塞行程（mm）：50

活塞快进速度(mm/min)：0-38　

油源最大流量（L/min）：2

主机外形尺寸（长×宽×高，mm）：600×410×1350　

油源外形尺寸（长×宽×高，mm）：590x650x860

总功率（kW）：1.5　　　

重量（kg）：2000　



配置清单：

1、2000KN主机1台，

2、双向油缸1套，

3、高精度柱式负荷传感器一只

4、试验测控系统一套，分辨力满足1/500000,带有双显双控操作系统，独立液

   晶触摸屏控制

5、控制油源柜（油电混合控制油源）一套1台，

6、日本松下伺服电机1套，

7、位移传感器一只

8、加拿大进口马阻奇油泵一套

9、进口ATOS换向阀一套

9、联想品牌电脑1套，

10、惠普打印机一台

11、液晶显示控制器1台，

12、防护罩1个

13.空间调整垫块一套；

14.全封闭式双球面结构调心球头一套（符合ISO和EN对平稳度的要求，附上球

    面结构简图）；
